Компрессор КР 2-150 для нефтедобывающего предприятия
КР 2-150 Компрессор высокого давления на 150 атм. для крупного нефтеперерабатывающего предприятия производства Мелитопольского компрессорного завода.
Установки компрессорные КР-2 предназначены для нагнетания воздуха и поддержания в них давления от 80 до 150 кгс/см2 в ручных режимах.
Применение установок компрессорных КР-2
Установки применяются:
- для запуска дизель-электрических агрегатов;
- для обеспечения промышленных объектов сжатым воздухом;
- в составе нефтебуровых установок.
Принцип работы и устройство

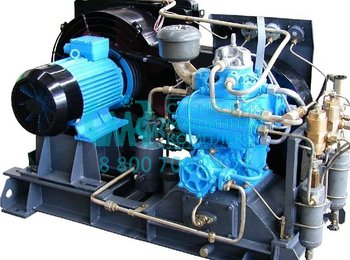

В качестве машины для сжатия воздуха применен компрессор вертикальный трехступенчатый с одним дифференциальным поршнем, двойного действия. Привод от электродвигателя через клиноременную передачу. Смазка циркуляционная под давлением от шестеренчатого насоса. Система охлождения жидкостная, замкнутая, с принудительной циркуляцией через радиатор. Компрессор и электродвигатель, закрепленный на подставке, расположены на общей сварной раме. Кроме того, на раме смонтированы: радиатор, влагомаслоотделители I и III ступеней, накопительная емкость, щит приборов, реле, клапаны электропневматический и продувочные I и III ступеней, а также трубопроводы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КР-2
| Давление начальное, кПа |
Давление конечное избыточное, кгс/см2 |
Произво- дительность по условиям всасывания, м3/мин |
Произво- дительность по сжатому воздуху, л/мин |
Частота вращения вала компрессора, об/мин |
Масса, кг | Габаритные размеры, мм |
| атмосферное | 150 | 0.3 | 1.8 | 1000 | 335 | 1400x740x890 |
Система обеспечивает:
- пуск при понижении давления в системе до 80 кгс/см2;
- остановку при достижении давления в системе 150 кгс/см2;
- аварийную остановку при превышении температуры воздуха;
- аварийную остановки при повышении давления воздуха в системе до 170 кгс/см2;
- аварийную остановку при понижении давления воздуха в системе до 60 кгс/см2;
- аварийную остановку при падении давления масла ниже допустимой величины;
- аварийную защиту при повышении давления по ступеням;
- световую сигнализацию, выдачу аварийного сигнала, дистанционную продувку.
Рабочее напряжение - 380 В, мощность электродвигателя - 7.5 кВт.
Доставка осуществляется в любой регион России.
